Для чего нужна доменная печь? Конструкция доменной печи, принцип работы и устройство

Наше время как только не называли: веком атома, космоса, пластиков, электроники, композитов и т.д., и т.п. На самом деле наш век пока все-таки железный – его сплавы все еще составляют ядро техники; остальное хоть и очень мощная, но периферия. Путь железа в конструкции, изделия и сооружения начинается выплавкой чугуна из руды в доменной печи.

Примечание: богатых железных руд, непосредственно после добычи пригодных на выплавку, в мире почти не осталось. Теперешние доменные печи работают на обогащенном агломерате и окатышах. Далее в тексте под рудой подразумевается именно такое сырье для черной металлургии.

Современная доменная печь (домна) – грандиозное сооружение высотой до 40 м, весом до 35 000 тонн и рабочим объемом до 5500 куб. м, выдающее за одну плавку до 6000 тонн чугуна. Обеспечивает работу домны сонм систем и агрегатов, занимающих площадь в десятки и сотни га. Все это хозяйство выглядит внушительно и в останове при потушенной домне в пасмурный день, а в работе просто феерически. Выпуск чугуна из домны также зрелище захватывающее, хотя в современных доменных печах он уже не походит на картину из дантова ада.

Гигантская доменная печь в останове и в работе

Читайте также: ГОСТы на двутавровые балки: таблицы, размеры, вес

Выпуск чугуна из доменной печи

Принцип работы

Принцип работы доменной печи состоит в следующем: в приемную камеру загружается рудная шихта с коксом, известняковым флюсом. В нижней части осуществляется периодический выпуск чугуна/ферросплавов и отдельно расплава шлака. Так как при выпуске уровень материала в домне понижается, требуется одновременная загрузка новых партий шихты.

Процесс работы постоянный, горение поддерживается при контролируемой подаче кислорода, что обеспечивает большую эффективность.

Конструкция доменной печи обеспечивает непрерывный процесс переработки руды, срок эксплуатации домны составляет 100 лет, капитальный ремонт проводится каждый 3-12 лет.

Колошник

Это верхняя часть доменной печи, через которую осуществляется загрузка шихтовых материалов и отвод доменного или колошникового газа. Основной частью колошникового устройства является засыпной аппарат. На большинстве доменных печей установлены двухконусные загрузочные устройства. В обычном положении оба конуса закрыты и надежно изолируют внутреннее пространство печи от атмосферы. После загрузки шихты в приемную воронку малый конус опускается и шихта падает на большой конус. Малый конус закрывается. После того, как на большом конусе будет набрано заданное количество шихты, большой конус опускается при закрытом малом конусе и шихта высыпается в печь. После этого большой конус закрывается. Таким образом, рабочее пространство доменной печи постоянно герметизировано.

Шихтовые материалы обычно подаются на колошник печи с одной стороны. В результате, в воронке малого конуса образуется откос. Длительная Работа доменной печи с перекосом уровня шихты недопустима. Для устранения этого явления приемная воронка и малый конус сделаны вращающимися. После загрузки шихты воронка вместе с конусом поворачивается на угол кратный 60, благодаря чему после разгрузки нескольких подач неравномерность полностью устраняется. 0

На современных печах могут устанавливаться более сложные по конструкции засыпные аппараты. Вместо большого конуса устанавливается вращающийся желоб, угол наклона которого может регулироваться. Такая конструкция позволяет изменять место подачи материалов по диаметру колошника.

В процессе доменной плавки образуется большое количество газа, который отводится из колошниковой части печи. Такой газ называют колошниковым. Газ содержит горючие составляющие СO и Н2 и, поэтому, используется как газообразное топливо в металлургическом производстве. Кроме того, проходя через столб шихты, газ захватывает мелкие частицы железосодержащих материалов, образуя так называемую колошниковую пыль. Пыль улавливается в специальных газоочистителях и используется как добавка к шихте при агломерации или получении окатышей.

Фото доменной печи

Фото 2

Фото 3

Фото4

Фото 5

Кто изобрел?

Современную доменную печь изобрел Дж. Б. Нилсон, который первым начала подогревать воздух, подаваемый в домну, произошло то в 1829 г., а в 1857 г. Э. А. Каупер ввел в использование специальные регенеративные воздухонагреватели.

Читайте также: Портативный гидравлический съемник и пресс из домкрата + способ заставить домкрат работать в горизонтальном положении

Это позволило сильно снизить расход кокса более, чем на треть и повысить эффективность работы печи. До этого первые доменные печи фактически были сыродутными, то есть в них вдувался не обогащенный и не подогретый воздух.

Использование кауперов, то есть регенеративных воздухонагревателей, позволило не только повысить эффективность домны, но и снизить или вовсе исключить закозление, что наблюдалось при нарушениях технологии. Можно смело утверждать, что это изобретение позволило довести процесс до совершенства. Современные домны работают именно по этому принципу, хотя их управление сегодня автоматизировано и обеспечивает большую безопасность.

История

Железный век сменил бронзовый главным образом вследствие доступности сырья. Сырое железо много уступало бронзе во всем прочем, включая трудоемкость и себестоимость; последние, впрочем, во времена рабства мало кого волновали. Но болотную руду, представляющую собой почти чистую гидроокись железа, или богатую горную железную руду, в древности можно было найти повсюду, в отличие от месторождений меди и – особенно – олова, необходимых для получения бронзы.

Первое железо из минерального сырья было получено, судя по данным археологии, случайно, когда в медеплавильную печь загрузили не ту руду. При раскопках древнейших плавилен возле печей иногда находят явно выброшенные куски железной крицы (см. ниже). Дефицит сырья заставил приглядеться к ним получше, ну, а соображали древние в общем не хуже нас.

Вначале железо из руды получали т. наз. сыродутным способом в печи-домнице (не домне!). Восстановление Fe из окислов при этом происходило за счет углерода топлива (древесного угля). Температура в домнице не достигала точки плавления железа в 1535 градусов Цельсия, и в результате процесса восстановления в домнице утверждалась масса губчатого железа, перенасыщенного углеродом – крица. Чтобы извлечь крицу, домницу приходилось ломать, а затем уплотнять крицу и буквально выколачивать из нее избыточный углерод, долго, сильно и упорно проковывая тяжелым молотом. С тогдашней точки зрения, плюсами сыродутного процесса была возможность получать крицу в очень маленькой печи и высокое качество кричного железа: оно прочнее литого и плохо поддается ржавлению. Как получают железо сыродутным способом, см. видео ниже.

Видео: выплавление железа сыродутным способом

Китай первым, намного раньше остальных стран, перешел от рабства к феодализму. Рабский труд в производстве там перестал применяться и товарно-денежные отношения начали развиваться, еще когда на Западе прочно стоял Древний Рим. Сыродутный процесс сразу стал нерентабельным, но вернуться к бронзе уже нельзя было, ее просто не хватило бы. Роль флюса в облегчении выплавки из руды металла была известна еще в бронзовом веке, для плавки железа требовалось только усилить наддув, и китайцы путем проб и ошибок к IV в. н. э. научились строить доменные печи с наддувом мехами, приводимыми в движение водяным колесом, слева на рис.

Старинные доменные печи

К идентичной конструкции во второй половине XV в. пришли немцы, справа на рис. Вполне самостоятельно: историки прослеживают непрерывный ряд усовершенствований от домницы через штукофены и блауофены к домне. Главное, что внесли в черную металлургию немецкие металлурги – пережигание высококачественного каменного угля в кокс, что намного удешевило стоимость топлива для домны.

Страшным врагом первоначального доменного процесса было т. наз. закозление, когда вследствие нарушения режима дутья или недостатка углерода в шихте в печь «садился козел», т.е. шихта спекалась в сплошную массу. Чтобы извлечь козла, домну приходилось ломать. Показателен такой исторический пример.

Уральские заводчики Демидовы, как известно, славились своей жестокостью и бесчеловечным обращением с рабочими, тем более что тех много было «беспачпортных», беглых крепостных и дезертиров. «Работных» однажды совсем допекло, и они предъявили приказчику свои требования, надо сказать, довольно скромные. Тот их по демидовскому обычаю буквально послал по-русски. Тогда рабочие пригрозили: «А ну давай самого сюда, не то козла в печку посадим!» Приказчик вытянулся, побледнел, на лошадь и – галопом прочь. Не прошло часа (во времена гужевого транспорта – моментально), прискакал на взмыленном коне взмыленный «сам», и с ходу: «Братцы, да вы чего? Да я ж что, чего вам?» Рабочие повторили требования. Хозяин, образно выражаясь, присел, сказал «Ку!» и тут же велел приказчику выполнить все досконально.

До XIX в. домны были фактически сыродутными: в них вдувался неподогретый и не обогащенный кислородом атмосферный воздух. В 1829 г. англичанин Дж. Б. Нилсон попробовал подогреть вдуваемый воздух всего до 150 градусов (предварительно запатентовав свою воздухогрейку в 1828 г.) Расход дорогого кокса сразу упал на 36%. В 1857 г. тоже англичанин Э. А. Каупер (Cowper) придумал регенеративные воздухонагреватели, названные впоследствии в его честь кауперами. В кауперах воздух за счет дожигания отходящих доменных газов нагревался до 1100-1200 градусов. Расход кокса снизился еще в 1,3-1,4 раза и, что тоже очень важно, домна с кауперами оказалась не подверженной закозлению: при появлении его признаков, что случалось крайне редко при очень грубых нарушениях техпроцесса, всегда оставалось время раздуть печь. Кроме того, в кауперах за счет частичного распада паров воды забираемый воздух обогащался кислородом до 23-24% против 21% в атмосфере. В введением в схему домны кауперов процессы в доменной печи с точки зрения термохимии достигли совершенства.

Доменный газ сразу стал ценным вторичным сырьем; об экологии тогда не думали. Чтобы его не транжирить, вскоре домну дополнили колошниковым аппаратом (см. далее), позволявшим загружать шихту и кокс, не выпуская доменный газ в атмосферу. На этом эволюция доменной печи в принципе закончилась; дальнейшее ее развитие шло по пути важных, но частных усовершенствований, улучшения технико-экономических, а затем и экологических показателей.

Доменный процесс

Современные печи для плавки чугуна обеспечивают примерно 80 % от общего количества чугуна, с разливочных площадок он сразу подается в электроплавильные либо мартеновские цеха, где и происходит переделка черного металла в сталь с требуемыми качествами.

Из чугуна получают чушки, отправляемые затем производителям для отливки их в вагранках. Для слива шлака и чугуна используются специальные отверстия, называемые летки. Однако в современных печах применяются не отдельные, а один общий леток, разделяемый специальной жароупорной плитой на каналы для подачи чугуна и шлака.

Читайте также: Виды магнитных уголков для сварки. Как сделать держатель своими руками

Как работает домна?

Доменный процесс полностью зависит от избытка углерода в полости печи, он заключается в термохимических реакциях, протекающих внутри при загрузке всех компонентов и их нагреве.

Температура в доменной печи может составлять 200-250°С непосредственно под колошником и до 1850-2000°С в активной зоне – распаре.

При подаче в печь горячего воздуха и розжиге кокса в домне повышается температура, начинается процесс разложения флюса, в результате чего повышается содержание углекислого газа.

При понижении столба материала в шихте происходит восстановление монокисла железа, в нижней части столба из FeO восстанавливается чистое железо, стекающее в горн.

По мере стекания железо активно контактирует с углекислым газом, происходит насыщение металла и придание ему требуемых свойств. Общее содержание углерода в железе может составлять от 1,7%.

Продукты доменного производства

Продуктами доменной плавки являются:

  • чугун;
  • шлак;
  • доменный (колошниковый) газ.

Чугун

Чугун является основным продуктом доменного производства, а шлак и доменный газ – побочными.

Выплавляемые в доменных печах чугуны в зависимости от способа дальнейшего использования делятся на три группы:

  • передельные идущие на передел в сталь;
  • литейные предназначенные для получения отливок из чугуна в машиностроении;
  • специальные (ферросплавы), используемые для раскисления стали в сталеплавильном производстве.
Читать статью  2.4 Процессы восстановления в доменной печи

Чугун представляет собой многокомпонентный сплав железа с углеродом, марганцем, кремнием, фосфором и серой.

В чугуне также содержится незначительные количества водорода, азота и кислорода. В легированном чугуне могут быть хром, никель, ванадий, вольфрам и титан, количество которых зависит от состава проплавляемых руд.

Предельный чугун предназначается для переработки в сталь.

Такой чугун характерен тем, что углерод в нем (2,2—4%) находится в химически связанном состоянии.

Поверхность излома чугуна имеет белый цвет.

В зависимости от состава и способа переработки различают:

  • мартеновский чугун, содержащий фосфора от 0,15 до 0,30% и серы до 0,07%;
  • бессемеровский, содержащий фосфора 0,07% и серы до 0,069%;
  • томасовский, содержащий фосфора 1,6% и серы до 0,08%.

Передельный чугун подразделяют на три вида:

  • Передельный коксовый (марки М1, М2, М3, Б1, Б2).
  • Передельный коксовый фосфористый (МФ1, МФ2, МФ3).
  • Передельный коксовый высококачественный (ПВК1, ПВК2, ПВК3).

Литейный чугун после выпуска из доменной печи разливают в чушки и в холодном виде направляют на машиностроительные заводы, где для отливки деталей машин его вторично подвергают расплавлению в специальных печах-вагранках.

Литейный коксовый чугун выплавляют семи марок: ЛК1-ЛК7.

Каждую марку подразделяют на три группы по содержанию марганца, пять классов по содержанию фосфора и на пять категорий по содержанию серы.

Особую группу составляют фосфористые чугуны, содержащие до 2% Р, в зависимости от содержания фосфора применяются различные технологии передела таких чугунов в сталь.

Этот вид чугунов предназначен для производства литых изделий в чугуноплавильных цехах. Характерной особенностью этих чугунов является высокое содержание кремния (2,75 – 3,75% Si), а в некоторых случаях и фосфора. Объясняется это тем, что эти элементы придают расплавленному чугуну высокую жидкоподвижность или способность хорошо заполнять литейную форму.

Читайте также: На сколько хватает баллона углекислоты во время сварочных работ

Литейный чугун применяется после переплава на машиностроительных заводах для получения фасонных отливок.

Литейный чугун применяется для изготовления литых изделий:

  • труб;
  • радиаторов;
  • водопроводной арматуры;
  • станин;
  • блоков;
  • шестерен и т. п.

Такой чугун в изломе имеет серый цвет. В нем часть углерода находится в свободном состоянии, в виде графита. В сером чугуне обычно содержится кремния 1,25-4,25%, углерода 2,5—4%, марганца 0,5—1,3%, фосфора 0,1— 1,2% и небольшое количество серы.

Марганец придает чугуну твердость и хрупкость.

Кремнии, наоборот, снижает твердость чугуна, благодаря чему отливки из такого чугуна легко поддаются механической обработке.

Фосфор делает чугун жидкоплавким, хорошо заполняющим тонкие сечения форм.

Отливки из чугуна, содержащего повышенное количество фосфора, хорошо сопротивляются истиранию, но вместе с тем обладают повышенной хрупкостью.

Сера придает чугуну густоплавкость и понижает его механические свойства.

Специальные чугуны (ферросплавы).

Это сплавы железа с повышенным содержанием кремния, марганца и других элементов, используемые в качестве раскислителей или присадки в сталеплавильном и чугунолитейном производствах.

К ним относятся:

  • ферромарганец (70 – 75% Mn и до 2% Si);
  • ферросилиций (9 – 13% Si и до 3% Mn);
  • зеркальный чугун (10 – 15% Mn и до 2% Si).

В последние годы выплавка ферросплавов в доменных печах сократилась в виду неэкономичности передела. Более выгодно выплавлять ферросплавы в электропечах.

Шлак

Шлак — побочный продукт, он является очень дешевым строительным материалом высокого качества и идет на изготовление цемента, бетона, кирпича, на грунтовку дорог.

Количество получаемого при плавке шлака очень велико (примерно 60% веса выплавляемого чугуна).

Шлаки бывают основные и кислые.

Кислый шлак имеет высокую прочность. Если его в жидком виде продуть паром или воздухом, получится шлаковая вата, являющаяся хорошим изолятором.

Схемы доменной печи

Схемы доменной печи в разрезе (разные варианты):

Схема 1

Схема 2

Схема 4

Схема 5

Устройство домны

Конструкция домны очень сложная, это большой комплекс, который включает в себя следующие элементы:

  • зона горячего дутья;
  • зона плавления (сюда входят горн и заплечики);
  • распар, то есть зона, где происходит восстановление FeO;
  • шахта, где происходит восстановление Fe2O3;
  • колошник с предварительным нагревом материала;
  • загрузка шихты и кокса;
  • доменный газ;
  • зона, где находится столб материала;
  • выпуски для шлака и жидкого чугуна;
  • сбор для отходящих газов.

Высота доменной печи может достигать 40 м, вес – до 35 000 тон, вместимость рабочей зоны зависит от параметров комплекса.

Точные значения зависят от загрузки предприятия и его назначения, требований к объемам получаемого металла и прочих параметров.

Более подробный вариант устройства:

Разряды ремонта домны

Для поддержания рабочего состояния домны регулярно проводится капитальный ремонт (каждый 3-15 лет). Он разделяется на три вида:

  1. Первый разряд включает в себя работы по выпуску продуктов плавления, осмотру оборудования, занятого в технологическом процессе.
  2. Второй разряд – это полная замена элементов оборудования, подлежащего средним ремонтным работам.
  3. Третий разряд требует полной замены устройства, после чего выполняется новая засыпка сырья с правкой колошников.

Системы и оборудование

Доменная печь – это не только установка для получения чугуна, но и многочисленные вспомогательные узлы. Это система подачи шихты и кокса, отвод шлака, расплавленного чугуна и газов, система автоматического управления, кауперы и многое другое.

Принципы работы печи остались такими же, как и столетия назад, но современные компьютерные системы и автоматизация производства сделали домну более эффективной и безопасной.

Кауперы

Современное устройство доменной печи предполагает использование каупера для нагрева подаваемого воздуха. Это установка циклического действия из жаростойкого материала, которое обеспечивает нагрев насадки до 1200°С.

Каупер включает при остывании насадки до 800-900°С, что позволяет обеспечить беспрерывность процесса, снизить расход кокса и повысить общую эффективность конструкции.

Ранее такое устройство не применялось, но начиная с 19 в. оно является обязательно частью домны.

Количество батарей кауперов зависит от размеров комплекса, но обычно их не менее трех, что делается с расчетом на возможную аварию и сохранение работоспособности.

Колошниковый аппарат

Колошниковый аппарат – эта часть является наиболее ответственной и важной, включающей в себя три газовых затвора, действующих по согласованной схеме.

Цикл работы этого узла выглядит следующим образом:

Читайте также:

  • в исходном положении конус поднят, он преграждает выход, нижний конус опущен;
  • скип загружает в колошник шихту;
  • вращающаяся воронка поворачивается и пропускает сырье через окна на малый конус;
  • воронка возвращается в исходное положение, закрывая окна;
  • малый конус опускается, загрузка проходит в межконусное пространство, после чего конус поднимается;
  • большой конус принимает исходное положение, выпуская шихту в полость домны для переработки.

Скип

Скипы – это специальные подъемники шихты. При помощи таких подъемников калошей из скиповой ямы захватывается сырье, подаваемое наверх по наклонной эстакаде.

Затем калоши опрокидываются, подавая шихту в загрузочную область, и возвращаются вниз за новой порцией. Процесс этот сегодня осуществляется автоматически, для управления используются специальные компьютеризированные узлы.

Фурмы и летки

Сопло фурмы печи направлено в ее полость, через него можно наблюдать течение процесса плавки. Для этого через специальные воздуховоды монтируются гляделки с жаростойкими стеклами. На срезе давление может достигать значения в 2,1-2,625 МПа.

Летки используются для слива чугуна и шлака, сразу после выпуска они плотно запечатываются специальной глиной. Раньше использовались пушки, которые выстраивали пластичным глиняным ядром, сегодня применяются дистанционно управляемые пушки, которые могут подходить к конструкции вплотную. Такое решение дало возможность снизить травматичность и аварийность процесса, сделать его более надежным.

Конструкция домны

Конструкция доменной печи как сооружения дана на рис:

Конструкция доменной печи

Вся домна собирается в стальном футляре с толщиной стенок от 40 мм. В жароупорный пень домны (цоколь, оголовок, навершие подземного фундамента) замуровывается лещадь (под) цилиндрического горна. Футеровка горна достигает толщины 1,3-1,8 м и неоднородна: осевая зона лещади футеруется высокоглиноземистым кирпичом, плохо проводящим тепло, а бока – графитированными материалами, обладающими довольно высокой теплопроводностью. Так нужно, поскольку термохимия расплава в горне еще не «успокоилась» и там выделяется некоторый избыток тепла против потерь на остывание. Если его не отвести вбок, на жароустойчивый пень, строение доменной печи потребует очередного ремонта более высокого разряда (см. ниже).

Расширяющаяся вверх часть домны – заплечики – футеруется уже графитированными блоками толщиной ок. 800 мм; такой же толщины шамотная футеровка шахты. Шамот, как и футеровка горна с заплечиками, не смачивается расплавленным шлаком, но ближе к последнему по химическому составу. Т.е., домна в работе минимально обрастает нагаром и лучше держит внутренний профиль, что упрощает и удешевляет очередной ремонт.

Горн и заплечики работают в самых тяжелых условиях, лишние весовые нагрузки для них опасны, поэтому шахта домны опирается своими плечами (кольцеобразным выносом) на прочное стальное кольцо – маратор – покоящееся на стальных колоннах, замурованных в пень. Таким образом, весовые нагрузки горна с заплечиками и шахты передаются на основание домны раздельно. Горячий воздух из кауперов задувается в домну из кольцевого трубчатого коллектора с теплоизоляцией через специальные устройства – фурмы, см. далее. Фурм в домне бывает от 4-х до 36 (в доменных печах-гигантах на 8000-10 000 тонн шихты и 5-6 тыс. тонн чугуна в сутки).

Разряды ремонта

Текущее состояние доменной печи определяется по химическому составу чугуна и шлака. Если содержание примесей подходит к пределу, назначается ремонт домны 1-го разряда. Из горна выпускают расплавы, глушат кауперы (см. далее) и оставляют домну на малом дыхании, с температурой внутри горна 600-800 градусов. Ремонт 1-го разряда включает в себя визуальный осмотр, ревизию механического состояния, измерение показателей профиля печи и взятие проб футеровки для химического анализа. Когда-то домну на малом дыхании осматривали люди в специальных защитных костюмах с автономными дыхательными приборами, ныне это делается дистанционно. После ремонта 1-го разряда домну можно вновь запускать без розжига.

Результатом ремонта 1-го разряда чаще всего (если только не проморгали плохую руду, флюс и/или бракованный кокс) назначается ремонт 2-го разряда, в ходе которого подправляется футеровка. Ее частичная или полная перекладка, рихтовка или замена колошникового аппарата осуществляются в порядке ремонта 3-го разряда. Он, как правило, приурочивается к технической реконструкции предприятия, т.к. требует полного останова, остывания печи, а затем ее перезагрузки, розжига и перезапуска.

Как сделать доменную печь своими руками?

Нюансы

Производство чугуна является высокорентабельным бизнесом, но наладить изготовление черного металла без серьезных финансовых инвестиций невозможно. Доменная печь своими руками в «кустарных условиях» – это просто нереализуемо, что связано со многими особенностями:

  • крайне высокая стоимость домны (такие расходы могут себе позволить исключительно крупные комбинаты);
  • сложность конструкции, несмотря на то, что чертеж доменной печи можно найти в свободном доступе (выше схемы), собрать полноценный агрегат для производства чугуна не получится;
  • физлица и ИП не могут заниматься деятельностью по изготовлению чугуна, на это просто никто не выдаст лицензию;
  • залежи сырья для черной металлургии практически исчерпаны, окатышей или агломерата в свободной продаже нет.

Но в домашних условиях можно собрать имитацию печи (мини-доменную печь), при помощи которой можно плавить металл.

Но работы эти требуют максимального внимания и крайне не рекомендуются при отсутствии опыта. Зачем может потребоваться изготовление подобной конструкции? Чаще всего – это обогрев для теплицы или дачи с максимально эффективно используемым топливом.

Инструменты и материалы

Для изготовления конструкции в домашних условиях, надо приготовить:

  • металлическая бочка (можно заменить на трубу с большим диаметром);
  • два отрезка трубы круглого сечения с меньшим диаметром;
  • отрезок швеллера;
  • листовая сталь;
  • уровень, ножовка по металлу, рулетка, молоток;
  • инвертор, набор электродов;
  • кирпичи, глиняный раствор (необходимы для фундамента конструкции).

Все работы надо проводить только на улице, так как процесс достаточно грязный и требующий наличия свободного пространства.

Пошаговая инструкция

  1. На приготовленной заготовке в виде бочки срезается верх (его следует оставить, так как он понадобиться дальше).
  2. Из стали вырезается круг с диаметром, меньшим чем диаметр бочки, в нем делается отверстие для трубы.
  3. Труба аккуратно приваривается к кругу, внизу сваркой крепятся отрезки швеллера, которые будут придавливать топливо во время работы печи.
  4. Крышка печи изготавливается из отрезанного ранее дна бочки, в котором делается отверстие для закладного люка с дверкой. Также необходимо сделать дверку, через которую будут удаляться остатки золы.
  5. Печь обязательно устанавливается на фундамент, так как в процессе работы она очень сильно нагревается. Для этого сначала устанавливается бетонная плита, затем выкладывается несколько рядов из кирпича, образующих углубление в центре.
  6. Для отвода продуктов сгорания монтируется дымоходная труба, диаметр прямой части будет больше, чем диаметр корпуса печи (требуется для лучшего отвода газов).
  7. Отражатель не является обязательным элементом конструкции, но его использование позволяет повысить КПД печи.
Читать статью  Производство чугуна. Марки чугуна. Технология производства

Особенности конструкции

Особенностями такой самостоятельно изготовленной печи являются:

  • уровень КПД хороший;
  • есть возможность работы в автономном режиме до 20 часов;
  • в печи происходит не активное горение, а тление с постоянным выделением тепла.

Главным отличием «бытовой» доменной печи будет ограничение доступа воздуха к камере сгорания, то есть тление дров или угля будет происходит при низком уровне кислорода. По схожему принципу работает и промышленная домна, но бытовая применяется только для отопления, плавить металл в ней нельзя, хотя температура внутри камеры будет достаточной.

Как работает домна

Это огромная вертикальная печь, действующая беспрерывно. Сырье в печь подается сверху, через загрузочную шахту. Сырьем для плавки являются кокс, железная руда и добавки (известняк), помогающие извлечь из руды ненужные примеси. Загруженные ингредиенты нагреваются горячим воздухом в основной части домны. В процессе нагрева коксующийся уголь, сгорая, выделяет оксид углерода, служащий процессу восстановления железной руды. Появившиеся в процессе восстановления железной руды шлаки соединяются с добавками (известняком). На этом этапе шлаки находятся в жидком состоянии, а выделившийся металл — в твердом.

Металл опускается по печи ниже и подвергается процессу распаривания. В этом отсеке печи температура достигает 1200 градусов по Цельсию, что способствует расплавке металла. Шлак, имеющий плотность, меньшую в сравнении с металлом, остается на расплавленной поверхности металла, что предотвращает окислительные процессы. Скорость, с которой происходит процесс опускания чугуна по домне, называется производительностью. Чем быстрее он происходит, тем больший коэффициент производительности доменной печи. Разделение шлака и готового чугуна проводится на последнем этапе через специальные отверстия и имеет свои технологические особенности.

для чего нужна домна

Стоимость на примере КПД №7

Изготовление доменных печей – это ресурсозатратный и дорогой процесс, который нельзя поставить на поток. Так как домны применяются исключительно в промышленности, их проектирование и сборка осуществляются под конкретный металлургический комплекс, включающий в себя многие объекты и узлы внутренней инфраструктуры. Такая ситуация наблюдается не только в РФ, но и в других странах мира, имеющих собственные объекты металлургии.

Стоимость изготовления и монтажа доменной печи достаточно высокая, что связано со сложностью выполнения работ. Примером может случить большой доменный комплекс №7 под названием «Россиянка», установленный в 2011 году. Его стоимость составила 43 млрд. рублей, к производству были привлечены лучшие инженеры РВ и стран зарубежья.

Комплекс включает в себя следующие узлы:

  • приемное устройство для руды;
  • приточные станции бункерной эстакады и центрального узла;
  • бункерная эстакада;
  • компрессорная станция (установлена на литейном дворе);
  • установка для вдувания пылеугольного топлива;
  • утилизационная ТЭЦ;
  • центр управления и административный корпус;
  • литейный двор;
  • домна;
  • воздухонагревательные блоки;
  • насосная станция.

Новый комплекс обеспечивает производство более 9450 тонн чугуна в сутки, полезный объем печи равен 490 куб.м, а рабочей – 3650 куб.м. Конструкция домны обеспечивает безотходное и экологически чистое производство чугуна, в качестве побочных продуктов получают доменный газ для ТЭЦ и шлак, используемый в дорожном строительстве.

Доменный процесс

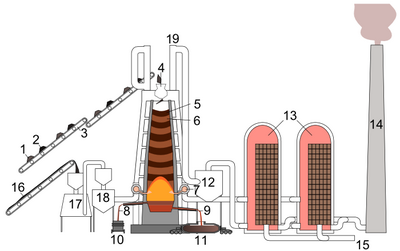

Схема доменного процесса 1 — железная руда + известняк; 2 — кокс; 3 — лента конвейера; 4 — колошник с аппаратом, предотвращающим уход доменного газа в атмосферу; 5 — слой кокса; 6 — слои известняка, оксида железа, руды; 7 — горячий воздух (с температурой около 1200 °C); 8 — шлак; 9 — жидкий передельный чугун; 10 — шлаковый ковш; 11 — чугуновоз; 12 — циклон для очистки доменного газа от пыли перед сжиганием его в регенераторах (13); 13 — регенераторы (кауперы); 14 — дымовая труба; 15 — подача воздуха в регенераторы (кауперы); 16 — порошок угля; 17 — коксовая печь; 18 — резервуар для кокса; 19 — газоотвод для горячего колошникового газа.

До́менный проце́сс (доменная плавка) — процесс получения чугуна в доменной печи [1] [2] .

Представляет собой совокупность ряда самостоятельных физикохимических явлений, к которым относятся процессы восстановления оксидов и сложных соединений, разложения гидратов и солей, горения твёрдого, жидкого и газообразного горючего, твердофазные и гетерогенные химические реакции, теплообмен, движение твёрдых, жидких и газообразных составляющих и др. [1]

История

Плавку железа в древности производили в ямах — горнах, обмазанных глиной или выложенных камнем. В горн загружали дрова и древесный уголь. Через отверстие в нижней части горна нагнетали с помощью кожаных мехов воздух. На смесь древесного угля и дров засыпали измельчённую железную руду. Сгорание дров и угля проходило интенсивно, внутри горна достигалась относительно высокая температура. Благодаря взаимодействию угля и оксида углерода CO с оксидами железа руды железо восстанавливалось и в виде тестообразных кусков, загрязнённых золой и шлаком, накапливалось на дне горна. Такое железо называли сыродутным. Из него необходимо было удалить примеси прежде, чем приступить к изготовлению изделий. Разогретый металл ковали и на наковальне выжимали остатки шлака, примесей и др. Отдельные куски железа сваривали в единое целое. Такой способ существовал вплоть до XII—XIII веков. Когда стали использовать энергию падающей воды и приводить в движение меха механическим способом, удалось увеличить объём воздуха, подаваемого в горн. Горн сделали больше, стенки его выросли из земли, он стал прообразом доменной печи — домницей. Домницы имели высоту в несколько метров и сужались кверху. Сначала они были квадратными, потом стали круглыми. Подачу воздуха производили через несколько фурм. В нижней части домницы имелось отверстие, замазываемое глиной, через которое после окончания плавки вынимали готовое железо. Улучшение технологии плавки, обкладка стенок домницы природным огнеупорным камнем позволили значительно повысить температуру в горне. На дне печи образовывался жидкий сплав железа с углеродом — чугун. Сначала чугун считали отходом производства, так как он был хрупким. Позже заметили, что чугун обладает хорошими литейными свойствами и из него стали отливать пушки, ядра, архитектурные украшения [3] .

В начале XIV в. из чугуна научились получать ковкое железо, появился двухступенчатый способ производства металла. Куски чугуна переплавляли в небольших тиглях — горнах, в которых удавалось получать высокую температуру и создавать окислительные условия в области фурм. Благодаря окислению из чугуна выжигали большую часть углерода, марганца, кремния. На дне тигля собирался слой железной массы — крица. Масса была загрязнена остатками шлака. Её извлекали из тигля клещами или ломом и в разогретом состоянии подвергали ковке для выдавливания загрязнений и сваривания в один прочный кусок. Такие горны назывались кричными. Они обладали большей производительностью, чем сыродутные, и давали металл более высокого качества. Поэтому со временем получение сыродутного железа было прекращено. Выгоднее было получать железо из чугуна, чем непосредственно из руды. По мере улучшения качества железа возрастали и потребности в нём в сельском хозяйстве, военном деле, строительстве, промышленности. Возрастало производство чугуна, домницы увеличивались в размерах, постепенно превращаясь в доменные печи. В XIV веке высота доменных печей достигала 8 м [4] .

Ускоренное развитие металлургии началось после замены древесного угля коксом. Вырубка лесов для получения древесного угля привела к тому, что уже в XV в. в Англии было запрещено использовать древесный уголь в металлургии. Применение кокса не только решило проблему топлива, но и благоприятствовало росту производительности доменных печей. Благодаря повышенной прочности и хорошей теплотворной способности кокса стало возможным увеличение диаметра и высоты печей. В 1828 г. был выдан патент на применение в доменных печах подогретого воздуха. Эта мера позволила значительно снизить расход кокса, повысить производительность и температуру в горне печей [5] .

Сырьевые материалы

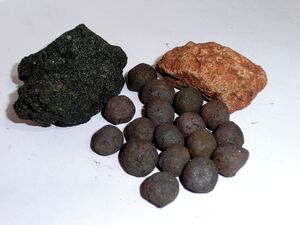

Основные ингредиенты доменного процесса: кокс, окатыши, известняк

В качестве шихтовых материалов доменной плавки используются кокс, агломерат, окатыши, руда, известняк. Шихтовые материалы загружаются в доменную печь в кусках размером 40—60 мм. При использовании крупных кусков длительность протекания процессов восстановления и офлюсования увеличивается. Мелкие куски забивают проходы для газов и нарушают равномерное опускание материалов в доменной печи. Куски кокса, агломерата должны быть прочными, хорошо сопротивляться истиранию. Под действием веса столба шихты в шахте доменной печи непрочные материалы превращаются в мелочь и пыль, которые засоряют проходы между крупными кусками, ухудшая газопроницаемость столба шихты. Кокс и агломерат должны иметь достаточную пористость — это ускоряет сгорание топлива и восстановление оксидов железа. В шихтовых материалах должно быть минимальным содержание вредных примесей: фосфора, серы, мышьяка, свинца и др., которые переходят в состав чугуна, а из чугуна при его переработке — в сталь. Эти примеси отрицательно влияют на свойства готового металла [6] [7] .

Также все шихтовые материалы должны иметь однородный химический состав, например постоянное содержание железа в агломерате, золы в коксе, извести в известняке и т. д. Колебания химического состава нарушают нормальный ход доменной печи, приводят к повышенному удельному расходу материалов. При прочих равных условиях производительность доменной печи повышается при повышении содержания железа в сырьё [8] .

Основные этапы

Начальная операция, являющаяся стартом кампании доменной печи, называется задувкой. Далее, при нормальном ходе доменной печи в результате сжигания топлива и кокса создаются высокие температуры, необходимые для протекания процессов восстановления оксидов железа и образования жидкого чугуна. Кроме чугуна, в доменной печи образуется жидкий шлак и доменный газ — попутные отходы производства. Шихтовые материалы загружают в печь периодически, время их пребывания в печи составляет 5-8 часов. По мере освобождения пространства в нижней части печи в результате сгорания кокса и плавления железорудного сырья столб шихты опускается вниз, постепенно нагреваясь от поднимающихся вверх газов [9] .

Горение топлива

Собственно работа доменной печи начинается с момента зажигания в ней топлива. Процесс горения топлива в доменной печи происходит в сферообразных пространствах перед воздушными фурмами в так называемых фурменных очагах и является одной из важнейших необходимых составляющих доменного процесса. Через фурмы доменной печи подают горячее воздушное дутьё при температуре 1000—1200 °С. Непосредственно перед фурмами печи происходит сгорание кокса, образуются окислительные зоны. Кокс в этих зонах сгорает во взвешенном состоянии. Вблизи фурм образуется полость, в которой происходит вихревое движение газов, приводящее к циркуляции кусков кокса. Куски кокса переносятся потоками воздуха от фурм, а на их место попадают раскалённые до 1500°С другие куски кокса и здесь сгорают. При сгорании развиваются температуры до 2000°С. Глубина зоны достигает 1500 мм. Вокруг зоны циркуляции располагается область, в газовой фазе которой содержится CO2. Пространство перед фурмами, в котором происходит окисление углерода кокса кислородом дутья и CO2, называется окислительной зоной. По мере удаления от фурм в условиях высокой температуры и избытка углерода CO2 взаимодействует с углеродом и восстанавливается до CO. Если увеличивать давление дутья, повышать температуру и содержание кислорода в воздухе, то размеры окислительной зоны будут уменьшаться. Сгорание кокса происходит на поверхности кусков в результате контакта с окислительными газами [10] . Суммарная реакция сгорания представлена уравнением

2C + O2 = 2CO − 220500 Дж [11] .

Процесс горения топлива выполняет в доменной печи следующие функции:

Генерация подавляющего количества тепла, выделяющегося в объёме доменной печи, которое расходуется на:

  • нагрев образующихся газов;
  • нагрев газами продуктов плавки и шихтовых материалов;
  • эндотермические химические реакции;
  • нагрев охлаждающей воды системы охлаждения печи;
  • потери тепла с отходящими колошниковыми газами;
  • потери тепла через поверхность кожуха и других металлоконструкций доменной печи в окружающее пространство.

Схема образования зоны горения на торце воздушной фурмы доменной печи

Генерация восстановительного газа, компонентами которого являются СО и H2 и который осуществляет всю работу по восстановлению высших оксидов железа в шахте доменной печи до вюстита и основную работу по восстановлению вюстита до железа в гетерогенных процессах восстановления.

Освобождение пространства в горне печи, куда опускаются новые порции кокса, обеспечивая тем самым непрерывное движение всех шихтовых материалов сверху вниз.

Частичное окисление кислородом дутья элементов чугуна, значительная часть капель которого стекает из зоны когезии через фурменные зоны и отбрасывается к противоположной границе фурменной зоны. Сюда же отбрасываются и капли шлака, стекающего из зоны плавления над фурменными зонами. Образующиеся при окислении элементов чугуна оксиды металлов переходят в шлаки и полностью или частично восстанавливаются затем углеродом коксовой насадки или кремнием чугуна [12] .

Горение углерода топлива в фурменных очагах доменной печи принципиально отличается от горения топлива в любой другой печи наличием вокруг фурменных очагов плотного слоя кокса (коксового тотермана, или коксовой насадки) с температурой не менее 1300 °С, при которой появляющиеся в результате горения топлива окислители с высокой скоростью восстанавливаются углеродом кокса коксовой насадки [13] [14] .

Читать статью  Производство чугуна

Удаление влаги и летучих веществ

Содержание физически адсорбированной или гигроскопической влаги в агломератах и окатышах зависит от климата, времени года и составляет от 0,2—0,5 до 1—2 %, в коксе (мокрого тушения) 1—4 %, в марганцевой руде иногда 5 % и более. Температура на колошнике доменной печи, куда попадают компоненты шихты, 200—400 °С, то есть значительно выше температуры кипения воды. Поэтому испарение гигроскопической влаги и удаление пара начинаются на верхних горизонтах печи сразу после нагрева кусков шихты до температуры колошника. Гидратная вода может попадать в доменную печь с бурожелезняковыми рудами или рудами, содержащими гидратную воду в пустой породе. Поскольку практически 100 % сырья для доменной плавки проходит термическую обработку, гидратной влагой можно пренебречь [1] [15] .

Доля карбонатов, поступающих в доменную шихту с железными (FeCO3) и марганцевыми (MnCO3) рудами, невелика. Большое значение имеют флюсующие добавки к шихте — известняк или доломит (CaCO3, CaCO3•MgCO3). В доменной печи разложение карбонатов протекает по реакциям:

  • CaCO3 = CaO + CO2 − 178,5 МДж;
  • MgCO3 = MgO + CO2 − 109,87 МДж;
  • MnCO3 = MnO + CO2 − 96,35 МДж;
  • FeCO3 = FeO + CO2 − 87,91 МДж [16] .

Восстановительные процессы

Основными восстановителями в доменном процессе являются углерод, монооксид углерода и водород. Элементы, попадающие с шихтой в доменную печь, в зависимости от их превращений в условиях доменной плавки можно разделить на практически полностью восстанавливающиеся (Fe, Ni, Со, Pb, Cu, Р, Zn); частично восстанавливающиеся (Si, Mn, Cr, V, Ti); не претерпевающие восстановления (Ca, Mg, Al, Ba) [17] [18] .

Восстановление оксидов железа газами в доменной печи протекает по реакциям:

Формирование чугуна

Металлическое железо появляется в нижней части шахты печи и распаре. По мере опускания материалов в доменной печи и их дальнейшего нагрева железо растворяет в себе углерод в увеличивающемся количестве. При этом температура плавления его снижается, металл плавится и в виде капель стекает в горн. Окончательный состав чугуна формируется в горне печи [20] .

Можно выделить 4 стадии науглероживания железа в современной доменной печи.

Первая стадия — происходит выпадение сажистого углерода на поверхности свежевосстановленного железа по реакциям (t = 400—1000 °С):

Все факторы, способствующие протеканию этих реакций, вызывают увеличение содержания углерода в чугуне (рост давления в печи, высокая восстановимость шихт, рост основности, повышение содержания водорода в газовой фазе и др.). Вторая стадия связана с первой и характеризуется диффузией сажистого углерода в массу металлического железа (950—1150 °С):

Третья стадия — плавление металла с содержанием примерно 2 % С при температуре выше 1150 °С и стекание капель по коксовой насадке с растворением углерода кокса в металле:

Четвёртая стадия — это процесс, протекающий в горне. Здесь, с одной стороны, продолжается растворение углерода кокса в жидком металле, а с другой — идёт окисление углерода чугуна в фурменных очагах (связано с размером печи) [21] [22] .

Формирование шлака

Состав образующегося в доменной печи шлака зависит от множества факторов (минералогический и гранулометрический состав шихты, температурный режим плавки). Значительно отличается процесс шлакообразования при работе печи с добавлением известняка и при работе на офлюсованном агломерате. Нормальной для доменного шлака считается основность равная 1,0 [23] .

Первичный доменный шлак может содержать фаялит, волластонит, геленит. В нижней половине шахты или в распаре происходит размягчение и плавление первичного шлака. Положение зоны первичного шлакообразования в печи зависит от состава шлака и распределения температуры по высоте печи. Наиболее сложной в практике эксплуатации печи является проплавка трудновосстановимой руды с легкоплавкой пустой породой, когда значительное количество оксидов железа присоединяется к первичному шлаку уже в середине шахты. Восстановление железа из шлака затруднено. Значительная часть железа восстанавливается в этом случае прямым путём, что приводит к перерасходу кокса. Преждевременное плавление первичного шлака ухудшает газопроницаемость столба шихты в печи, так как большая часть печи оказывается заполненной полурасплавленными (тестообразными) массами, представляющими значительное сопротивление проходу газов [24] .

При плавке титаномагнетитового сырья (например, агломерат и окатыши Качканарского ГОКа [25] ) в шлак переходят значительные количества соединений титана. При этом в горне доменной печи в массе жидкого титансодержашего шлака находятся мельчайшие твёрдые частицы не успевшего восстановиться ильменита и карбида титана. Присутствие твёрдых частиц резко увеличивает вязкость шлака, что затрудняет выпуск из печи [26] .

Доменный шлак часто используется в качестве основного сырья для извлечения ценных компонентов [27] .

Методы интенсификации доменной плавки

  • Нагрев дутья
  • Повышение газопроницаемости шихтовых материалов
  • Обогащение дутья кислородом
  • Повышение давления газа в рабочем пространстве печи
  • Вдувание в печь углеродсодержащих веществ (природного газа, мазута, пылеугольного топлива)
  • Повышение содержания железа в железорудном сырьё
  • Использование частично металлизованного сырья [28][29]

Критика и эффективность доменного процесса

Доменные печи выплавляют основное количество первичного металла (в 2002 г. — более 95 %). Доменный процесс исторически подвергался критике. Только во второй половине XX столетия были по крайней мере две волны критики, предсказывавшие исчезновение доменного производства как самостоятельного металлургического передела. В 1960 годы это было связано с вовлечением в мировое хозяйство крупнейших месторождений нефти и газа. По прогнозам многих специалистов того времени, доля первичного металла, получаемого новыми альтернативными доменному способами производства, должна была достичь 40 % к 2000 году. Вторая волна критики относится к 1980 годам. Это было связано с точкой зрения негативного влияния металлургии на экологию. Лишь после появления в периодической печати серьёзных аналитических публикаций о роли различных отраслей народного хозяйства в изменении состояния окружающей природной среды отношение к металлургической промышленности изменилось в лучшую сторону [30] .

В XX веке традиционная схема получения чёрных металлов (подготовка сырья — доменное производство — получение стали в конвертерах) абсолютно доминировала в мировой промышленности. В 1990-е годы ежегодное мировое производство чугуна поддерживается на уровне 550—650 млн тонн, мировое производство железной руды — 960—980 млн тонн, окатышей — 230—240 млн тонн. Расчёт на традиционную металлургическую схему характерен и для стран, быстрыми темпами развивающих металлургическую промышленность (Тайвань, Республика Корея и др.). Доля этих стран в мировом производстве чёрных металлов в начале 2000-х достигла 20 %. В 1990 г. 12,5 % общего мирового производства чугуна относилось к доменным печам, срок эксплуатации которых составил менее 10 лет [31] .

Доменный процесс — один из немногих промышленных процессов, сохранивших свою сущность и значимость при всех технических революциях. Противоточный принцип процесса, осуществляемого в закрытом агрегате шахтного типа, обеспечивает максимальную утилизацию подводимой энергии в самом процессе и простоту использования отводимых продуктов. В современных доменных печах восстановительный потенциал отходящих газов приближается к термодинамически предельному, а температура колошникового газа становится менее 100 °С. Наличие углеродистой насадки обеспечивает уникальную, характерную только для доменной печи, особенность совмещения в одном агрегате трёх фазовых состояний шихты (твёрдого, жидкого и размягчённого), находящейся в противотоке с газовым потоком. Вместе с тем ход плавки в современных агрегатах характеризуется высокой устойчивостью при долговременно-непрерывном режиме работы. Это достигнуто длительным эволюционным развитием процесса с закреплением преимуществ, присущих шахтному противотоку. Результаты эволюции выразились в формировании уникальных свойств доменной печи, обеспечивающих устойчивое протекание процессов при высокой их эффективности [32] .

Эволюционное развитие доменного процесса идёт по пути сокращения расхода кокса. Доменные печи, работающие по современным технологиям на подготовленной шихте с низкой теплопотребностью, имеют суммарный расход энергоносителей в пределах 480—500 кг/т. Расход кускового кокса в этом случае составляет менее 300 кг/т, остальное топливо представлено некондиционным коксом, загружаемым сверху, пылевидным топливом, мазутом или природным газом, вдуваемым в горн доменной печи. Теоретические расчёты показывают, что суммарный расход энергоносителей может быть доведён до 350—400 кг/т [33] .

Важнейшими показателями работы доменных печей являются среднесуточная производительность и расход кокса на единицу выплавляемого чугуна. Максимальная производительность доменных печей с применением приёмов интенсификации процесса плавки составляет 12000 т/сутки, а удельный расход кокса на лучших печах составляет 0,4 т/т чугуна. Для сравнительной оценки производительности доменных печей пользуются коэффициентом использования полезного объёма печи (КИПО), представляющим собой отношение величины полезного объёма печи к её среднесуточной производительности. В 2000-е годы рекордный коэффициент использования полезного объёма составлял 0,35 м3 × т / сутки [34] .

Автоматизация доменного процесса

Основными направлениями технического прогресса в доменном производстве являются улучшение подготовки сырых материалов, совершенствование технологии доменного процесса, строительство доменных печей большой мощности, механизация и автоматизация управления доменным процессом. Выделить следующие основные направления автоматического контроля:

  1. Химический состав и физические свойства шихтовых материалов.
  2. Загрузка шихтовых материалов.
  3. Состояние колошника.
  4. Состояние шахты печи.
  5. Параметры комбинированного дутья.
  6. Состояние горна.
  7. Технико-экономические показатели плавки.
  8. Работа воздухонагревателей [35] .

Локальные системы стабилизации отдельных параметров доменного процесса

Внедрение локальных систем стабилизации отдельных параметров доменного процесса явилось одним из первых этапов автоматизации доменного производства. Локальная система стабилизации расхода, температуры и влажности горячего дутья, давления колошникового газа, нагрева воздухонагревателей позволяет повысить производительность доменных печей и снизить потребление кокса. А внедрение систем автоматического управления подачей шихты, распределения горячего дутья и природного газа по фурмам доменной печи, автоматический перевод и управление нагревом воздухонагревателей, как правило, даёт дополнительный экономический эффект [36] .

Локальные системы управления доменного процесса

Системы автоматического управления отдельными режимами работы доменной печи называются локальными системами управления или подсистемами комплексного управления. На вход таких систем поступает информация, характеризующая соответствующий режим, а выходом системы является управления задатчиками локальных систем стабилизации, обслуживающих данный комплекс параметров. Основными локальными системами управления доменного процесса являются:

  1. Система управления шихтовки и шихтоподачи.
  2. Система управления теплового режима.
  3. Система управления распределения газового потока.
  4. Система управления хода доменной печи [35] .

См. также

  • Горно-обогатительный комбинат
  • Окускование
  • Сталь

Примечания

  1. ↑ 1,01,11,2Вегман и др., 2004, с. 216.
  2. ↑Дмитриев, 2005, с. 26.
  3. ↑Линчевский, 1986, с. 8—9.
  4. ↑Линчевский, 1986, с. 9.
  5. ↑Линчевский, 1986, с. 9—10.
  6. ↑Дмитриев, 2005, с. 26—27.
  7. ↑Готлиб, 1966, с. 90.
  8. Сибагатуллин С. К., Гущин Д. Н., Харченко А. С., Гостенин В. А., Сенькин К. В.Повышение содержания железа в агломерате изменением соотношения концентратов ОАО «ММК» и Лебединского ГОК по лабораторным исследованиям(рус.) // Теория и технология металлургического производства. — 2014. — Т. 14 , № 1 . — С. 12—15 . Архивировано 25 марта 2020 года.
  9. ↑Линчевский, 1986, с. 64—65.
  10. ↑Линчевский, 1986, с. 80—82.
  11. ↑Линчевский, 1986, с. 81.
  12. ↑Вегман и др., 2004, с. 361.
  13. ↑Дмитриев, 2005, с. 208—209.
  14. ↑Готлиб, 1966, с. 359.
  15. ↑Дмитриев, 2005, с. 41—55.
  16. ↑Вегман и др., 2004, с. 217.
  17. ↑Линчевский, 1986, с. 69—75.
  18. ↑Вегман и др., 2004, с. 219—220.
  19. ↑Вегман и др., 2004, с. 222.
  20. ↑Вегман и др., 2004, с. 273.
  21. ↑Вегман и др., 2004, с. 273—274.
  22. ↑Дмитриев, 2005, с. 134—138.
  23. ↑Бабарыкин, 2009, с. 39.
  24. ↑Вегман и др., 2004, с. 292—296.
  25. Захаров А. Ф. , Вечер Н. А. , Леконцев А. Н. и др . Качканарский ванадий / под. ред. В. И. Довгопола и
  26. Н. Ф. Дуброва . — Свердловск : Средне-Уральское книжное издательство, 1964. — С. 102. — 303 с. — 2000 экз.
  27. ↑Дмитриев, 2005, с. 172—173.
  28. Д. Э. Манзор, Б. С. Тлеугабулов.Разработка технологии комплексной переработки ванадийсодержащих титаномагнетитов(рус.) // Technical science. — 2016. — Т. 1 , № 1 . — С. 13—15 . Архивировано 7 января 2017 года.
  29. ↑Вегман и др., 2004, с. 479—515.
  30. ↑Дмитриев, 2005, с. 295—344.
  31. ↑Вегман и др., 2004, с. 757.
  32. ↑Вегман и др., 2004, с. 758.
  33. ↑Вегман и др., 2004, с. 764.
  34. ↑Вегман и др., 2004, с. 766.
  35. Казармщиков И. Т.Производство основных конструкционных материалов. — Оренбург: ГОУ ОГУ, 2008. — С. 122. — 279 с. Архивная копия от 7 июля 2018 на Wayback Machine
  36. ↑ 35,035,1 Автоматизация металлургических печей / Каганов В. Ю. [и др.] — М.: Металлургия, 1975. — с. 274.
  37. ↑ Климовицкий М. Д., Копелович А. П. Автоматический контроль и регулирование в чёрной металлургии. М., «Металлургия», 1967. с. 260

Литература

  • Вегман Е. Ф. , Жеребин Б. Н. , Похвиснев
  • А. Н. и др. Металлургия чугуна : Учебник для вузов / под ред. Ю. С. Юсфина . — 3-е издание, переработанное и дополненное. — М. : ИКЦ «Академкнига», 2004. — 774 с. — 2000 экз. — ISBN 5-94628-120-8.
  • Дмитриев А. Н. и др. Основы теории и технологии доменной плавки. — Екатеринбург: УрО РАН, 2005. — 545 с. — ISBN 5-7691-1588-2.
  • Готлиб А. Д. Доменный процесс. — Москва: Металлургия, 1966. — 503 с.
  • Шаблон:Source
  • Рамм А. Н. Современный доменный процесс. — Москва: Металлургия, 1980. — 303 с.
  • Бабарыкин Н. Н. Теория и технология доменного процесса. — Магнитогорск: ГОУ ВПО «МГТУ», 2009. — С. 15. — 257 с.
  • Газалиев А. М., Акбердин А. А., Сарекенов К. З., Конуров У. К. Компьютерное моделирование процессов доменной плавки. — Караганды: Издательство КарГТУ, 2015. — 169 с. — ISBN 978-601-296-868-2.

Ссылки

Источник https://34st.ru/oborudovanie/domna-eto.html

Источник https://xn--h1ajim.xn--p1ai/index.php/%D0%94%D0%BE%D0%BC%D0%B5%D0%BD%D0%BD%D1%8B%D0%B9_%D0%BF%D1%80%D0%BE%D1%86%D0%B5%D1%81%D1%81

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
